Приёмка станка ЧПУ — это проверка оборудования при покупке до подписания акта: комплектность, точность, работа осей и шпинделя, а главное, изготовление пробной детали по чертежу. По нашему опыту в металлообработке Modern Technologies именно на приёмке решается, начнёт станок зарабатывать с первой недели или встанет в углу цеха в ожидании наладчика и недостающих узлов. Подписанный второпях акт лишает вас рычагов давления на поставщика.
Сцена типичная: фуру разгрузили, станок красивый, менеджер торопит подписать документы и уехать. А через месяц выясняется, что размер плывёт на сотых, в комплекте нет цанг и патрона, а паспорт на русском обещали «дослать». Деньги уплачены, претензии предъявить нечем.
Разберём по шагам, что и как проверять при приёмке: документы и комплектность, геометрию и точность, оси и шпиндель, электрику и безопасность, и финальную пробную деталь. С этим чек-листом вы примете станок осознанно, а не на доверии к продавцу.
Зачем нужна формальная приёмка
Приёмка — это не формальность ради бумажки, а единственный момент, когда у вас максимум рычагов. Пока акт не подписан, поставщик заинтересован устранить замечания: довезти оснастку, отладить точность, заменить дефектный узел. После подписи вы остаётесь с тем, что есть, и любая доработка идёт уже за ваш счёт или по доброй воле продавца.
Особенно это важно при покупке станков из-за рубежа и бывших в употреблении. Тут риск получить неполный комплект, перебитую прошивку или скрытый износ выше всего. Поэтому грамотная приёмка с пробной деталью окупается одной предотвращённой проблемой, которая иначе встала бы в недели простоя.
Документы и комплектность
Первое, что проверяют, — бумаги и комплект. Сверьте фактическую модель и серийный номер с договором и паспортом, убедитесь, что руководство есть на понятном языке, а не только на языке производителя. Без внятной документации наладка и обслуживание превращаются в гадание, а гарантийные споры вы заранее проигрываете.
Дальше по списку идёт физическая комплектность: всё, что заявлено в спецификации, должно лежать в ящиках, а не «отгрузиться позже». Проверьте каждую позицию по накладной, прежде чем расписываться.
- Паспорт станка, руководство по эксплуатации и программированию.
- Сертификаты и гарантийный талон с понятными условиями.
- Патрон, тиски, цанги и заявленная оснастка.
- Инструмент, ключи и запасные расходники из комплекта.
- Кабели, пульт, ключи доступа и лицензии на ПО стойки.
Внешний осмотр и монтаж
До включения станок осматривают снаружи: нет ли вмятин и следов удара от перевозки, цела ли защита, не текут ли гидравлика и СОЖ. Транспортные повреждения проще зафиксировать сразу, пока не подписаны документы о приёме без замечаний. Сфотографируйте всё спорное на телефон с датой.
Параллельно оценивают условия установки: ровный фундамент, выставленный по уровню станок, подвод питания нужной мощности и фазности, заземление, вытяжку и место под СОЖ. Станок, грубо стоящий не по уровню, не выдаст паспортную точность, как его ни настраивай.
Как проверить геометрию и точность?

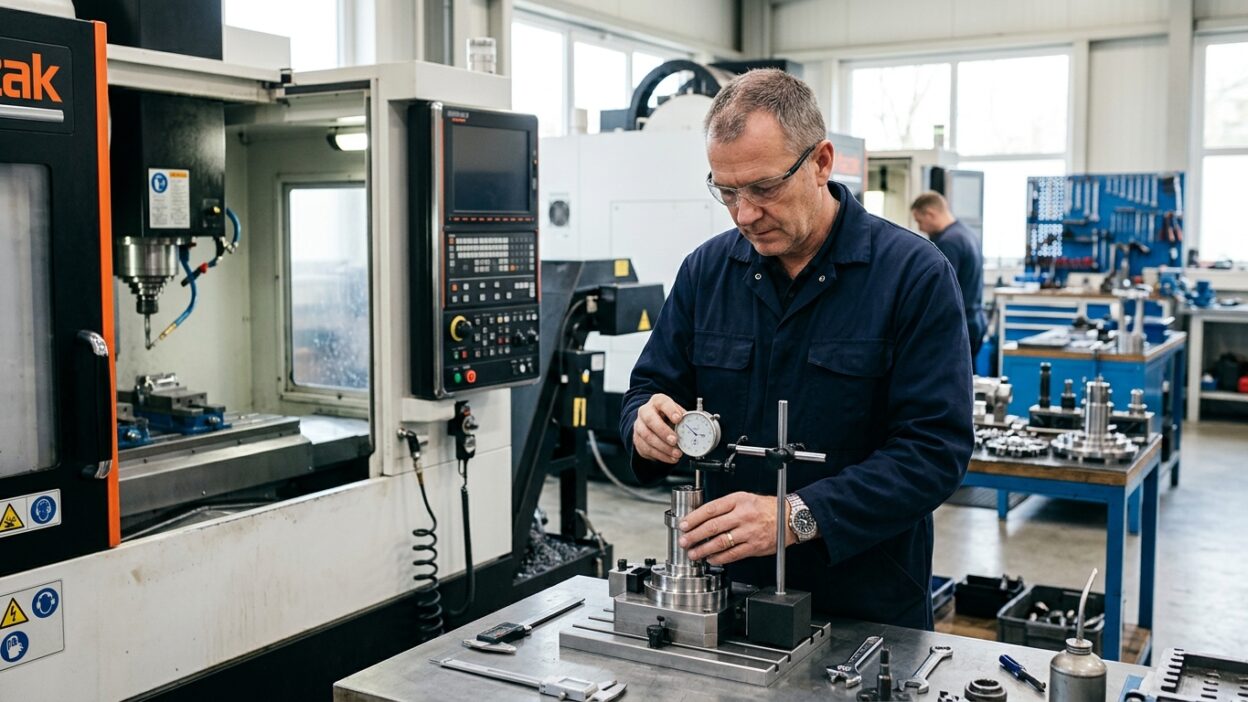

Короткий ответ: измерительным инструментом, а не на глаз. Геометрию проверяют индикаторами и уровнем по основным направлениям: перпендикулярность осей, биение шпинделя, плоскостность стола. Эти параметры производитель указывает в паспорте, и фактические значения не должны выходить за заявленные допуски.
Если своих метрологических навыков нет, на приёмку зовут независимого специалиста или представителя поставщика оборудования, которому доверяете. Лишние несколько часов и небольшая плата за грамотный замер дешевле, чем месяцы выпуска брака на станке, который изначально не держит размер.
Проверка осей, подач и шпинделя
На холостом ходу прогоняют все оси на разных скоростях и слушают станок: не должно быть стука, рывков, посторонних шумов и вибрации. Проверяют плавность подач, отсутствие люфта при смене направления, корректную работу концевых выключателей и аварийных упоров. Любой нештатный звук — повод разобраться до подписи акта.
Шпиндель гоняют на разных оборотах, оценивают нагрев, биение и работу системы охлаждения. Если станок с автоматической сменой инструмента, многократно проверяют магазин и смену: заклинивший инструментальный магазин останавливает всё производство, а вылезает эта болячка обычно не в первый день.
Электрика, ПО и безопасность
Электрическую часть проверяют на соответствие вашей сети: напряжение, фазность, сечение кабеля, надёжное заземление. Убеждаются, что стойка ЧПУ загружается, видит все оси, а версия ПО и интерфейс соответствуют тому, что обещали. На подержанных станках отдельно смотрят, не урезана ли прошивка и не заблокированы ли функции.
Безопасность, отдельный блок: рабочая кнопка аварийного останова, блокировки дверей рабочей зоны, исправная световая и звуковая сигнализация. Это не та статья, на которой экономят: неисправная защита — это травмы и штрафы, а не сэкономленные деньги.
Почему пробная деталь решает всё?
Главный и самый честный тест — изготовить на станке реальную деталь по вашему чертежу и замерить результат. Прямой ответ простой: если станок стабильно держит размеры на пробной партии, он рабочий; если размер плывёт от детали к детали, никакие красивые паспорта не помогут. Бумаги обещают, металл показывает.
Берите не одну деталь, а небольшую серию, чтобы увидеть повторяемость. Проверьте размеры, чистоту поверхности и стабильность от первой детали к последней. Именно повторяемость отличает пригодный к производству станок от того, что годится только на единичные демонстрации продавцу.
Пусконаладка и обучение оператора
Хороший поставщик не бросает покупателя после разгрузки. В договоре стоит заранее закрепить пусконаладку силами продавца и базовое обучение вашего оператора: как загружать программы, менять инструмент, выставлять ноль детали, реагировать на типовые ошибки стойки. Станок без обученного человека простаивает так же, как и неисправный.
Зафиксируйте, что входит в пусконаладку и обучение, письменно. Устные обещания «всему научим» после оплаты имеют свойство сжиматься до получасового рассказа. Чёткие формулировки в договоре дисциплинируют обе стороны и защищают вас.
Типичные ошибки при приёмке
Самая дорогая ошибка — подписать акт до пробной детали, поверив паспорту и презентации. Вторая, принять станок без полной комплектности, согласившись на «дошлём оснастку позже». Третья, пропустить независимый замер геометрии, понадеявшись на честность продавца. Каждая из них всплывает уже в работе, когда давить на поставщика нечем.
Чтобы ничего не забыть в суете разгрузки, держите перед глазами короткий порядок действий и не отступайте от него под напором менеджера.
- Сверьте модель, серийный номер и комплектность по договору.
- Осмотрите станок снаружи и зафиксируйте дефекты фото.
- Проверьте геометрию, оси и шпиндель измерением.
- Изготовьте пробную серию деталей и замерьте повторяемость.
- Подпишите акт только после устранения всех замечаний.
Что делать, если нашли проблемы
Найденные замечания фиксируют письменно в акте или протоколе приёмки, с фотографиями и замерами, и дают поставщику срок на устранение. Пока станок не соответствует договору, акт о приёмке без замечаний не подписывают: это ваш главный аргумент. Спокойный документальный подход работает лучше эмоций.
А вы заказываете пробную деталь до подписания акта или принимаете станок по паспорту и на доверии? Если по паспорту, риск получить простой вместо производства заметно выше. Подобрать станок под вашу номенклатуру и помочь с расчётом загрузки и приёмкой может команда Modern Technologies.
Главное
Приёмка станка ЧПУ — момент, когда у вас максимум рычагов на поставщика, поэтому акт подписывают последним. Сверьте документы и комплектность по договору, осмотрите станок и зафиксируйте транспортные дефекты фото, проверьте геометрию и биение измерением, прогоните оси и шпиндель на разных режимах, убедитесь в исправной электрике и безопасности. Главный тест, пробная серия деталей по вашему чертежу с проверкой повторяемости размеров. Закрепите пусконаладку и обучение оператора письменно. Все замечания вносите в акт и давайте срок на устранение. Не подписывайте акт до пробной детали и закажите подбор и приёмку станка у специалистов.
Поможем с подбором и приёмкой станка ЧПУ
Подберём токарный или фрезерный станок под вашу номенклатуру, рассчитаем загрузку и нормо-час, поможем с пусконаладкой и приёмкой по пробной детали.
Частые вопросы
Что главное проверить при приёмке станка ЧПУ?
Изготовить на станке пробную серию деталей по вашему чертежу и замерить повторяемость размеров. Паспорт обещает, а металл показывает: если размер стабилен от детали к детали, станок рабочий.
Когда подписывать акт приёмки?
В последнюю очередь, после проверки документов, комплектности, геометрии и пробной детали. Пока акт не подписан, поставщик заинтересован устранить замечания за свой счёт; после подписи рычагов почти не остаётся.
Как проверить точность станка без метролога?
Базовые параметры проверяют индикаторами и уровнем по паспортным допускам. Если своих навыков нет, лучше позвать независимого специалиста: грамотный замер дешевле месяцев выпуска брака.
Что должно входить в комплект поставки?
Всё, что заявлено в спецификации: паспорт и руководства на понятном языке, оснастка вроде патрона, тисков и цанг, инструмент, кабели, пульт и лицензии на ПО стойки. Проверяйте по накладной до подписи.
Нужна ли пусконаладка от поставщика?
Да, и её стоит закрепить в договоре вместе с обучением оператора. Станок без обученного человека простаивает так же, как неисправный, а устные обещания после оплаты обычно сжимаются.
Что делать, если на приёмке нашли дефекты?
Зафиксировать письменно в акте или протоколе с фото и замерами, дать срок на устранение и не подписывать приёмку без замечаний, пока станок не соответствует договору.
